В предыдущей статье я рассказал о не удачном опыте покупки готового ветрогенератора на алиэкспресс. Стоимость генератора 10000 руб, практически отправлена в корзину. А вместе с тем, если все же хочется заиметь свой ветряк, можно было обойтись всего парой тысяч рублей и получить такую же игрушку, но которая таки работает.
Что нам нужно для построения действующей модели ветрогенератора:
- осознать то, чего мы хотим добиться, сразу скажу, что эта модель не даст более 50 ватт, как и другие..
- кусок фанеры или другого легкого материала (текстолит, пластик, что угодно), я брал толщину 10 мм
- мотор колесо от гироскутера мощность 100-250 ватт, у меня 250 ваттное
- лобзик или другой инструмент чтобы вырезать круги
- сверло 3 мм, 2 винта,2 гайки, несколько шурупов
- кусок жести
Мотор колесо от гироскутера внешний вид
 Фото1. Мотор колесо. Внешний вид.
Внутри мотор колесо выглядит следующим образом, разбирается легко, руками, без всяких съемников, при условии что оно новое. Если б/у, может сниматься чуть тяжелее. Откручиваем болты, расположенные сзади (спереди это не болты, а декорация), разбираем мотор напополам.
Фото2. Начинаем разбирать мотор колесо
Разборка мотор колеса гироскутера
Мотор состоит из 32 магнитных полюсов, это 3 фазный синхронный без щеточный двигатель с возбуждением от постоянных магнитов. Т.к. это был мотор, в нем есть датчики холла, они нам в принципе не нужны, но можно оставить, вдруг мы передумаем и сделаем из ветряка БТГ :).
Изготавливаем Ротор Угринского (это можно рассмотреть в отдельной статье)

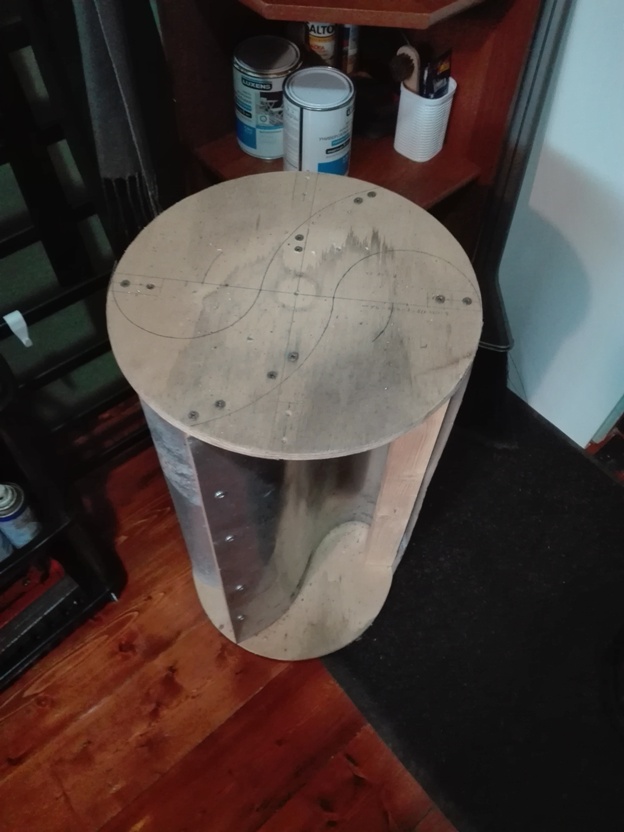

Рис4. Вот такой корявый ротор Угринского у меня получился, уверен что у Вас получится лучше..
Далее крепим мотор колесо на ротор Угринского. Для крепления мне пришлось просверлить мотор колесо насквозь в 3 штатных местах под болты, это делается без особого ущерба для конструкции. В итоге получилась хорошая модель для тестирования ветра в Вашем регионе, ничуть не хуже китайского ветрогенератора с алиэкспресс, а обошлось это в 3-4 раза дешевле.
Ротор угринского в работе.
|
