Ветрогенератор - устройство, преобразующее энергию ветра в кинетическую энергию движения ротора с последующим ее преобразованием в другие виды энергии (например электро, тепло, пар, гидроаккумуляция, вращение маховика и т.д.).
Отступление: Из-за того, что ветер - стихия непостоянная ( а это самая главная проблема), происходит частая смена как скорости, так и направления вращения. Эти два показателя имеют хороший разброс, из-за чего создание универсального ветрогенератора, который работал бы и при малом ветре и при урагане, невозможно из-за технических особенностей и ряда ограничений ветрогенераторов. Существующий "усредненыый" подход еще хуже, т.к. Вы не получаете максимумв ни при слабом ветре, ни при сильном, а ветрогенератор большую часть времени простаивает и ждет "нужного" ветра.
 Рис1. Стрибог - бог ветра и других стихий у Славян. Сущность, с которой невозможно договориться, даже если ты в команде президента..
В общем, для того, чтобы чего-то добиться, построить ветряк, нужно с чего-то начинать. Я изучил теорию воздушного крыла Жуковского, книги СССР по построению ветрогенераторов, облазил форумы и соцсети на эту тему, просмотрел много роликов в Ютуб, но еще более запутался... Чтобы не изобретать велосипед с нуля и познакомиться с ветром практически, я решил заказать небольшой генератор мощностью 100 ватт на алиэкпресс. Вот он: ветрогенератор 100ватт с алиэкпресс

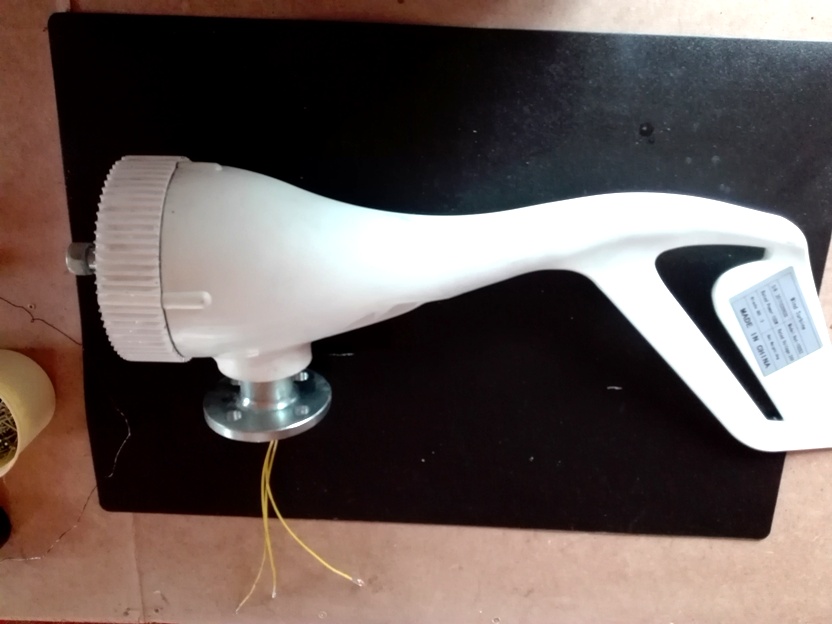

 Рис.2. Внешний вид ветряка с Алиэкспресс.
я выбрал 100 ваттную версию ветряка на 24 вольт:

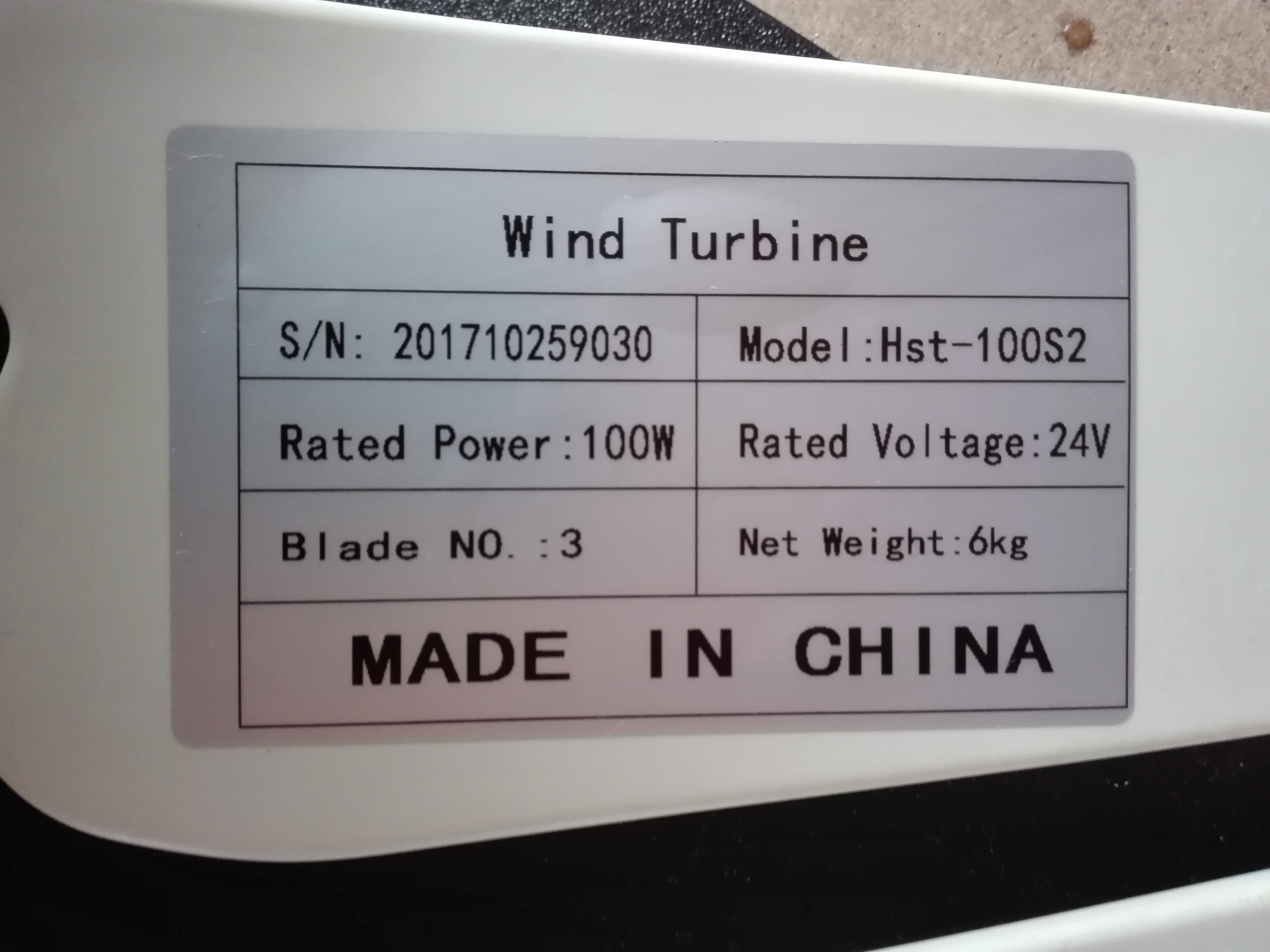

Рис.3. Технические характеристики и модель ветряка.
При выборе ветряка нужно стараться, чтобы он был рассчитан на оптимальное напряжение ( в идеале-220в), ведь ветряк устанавливают высоко и чем меньше напряжение, тем больше потери в линии. С другой стороны повышение напряжения тоже резко удорожает систему с АКБ.

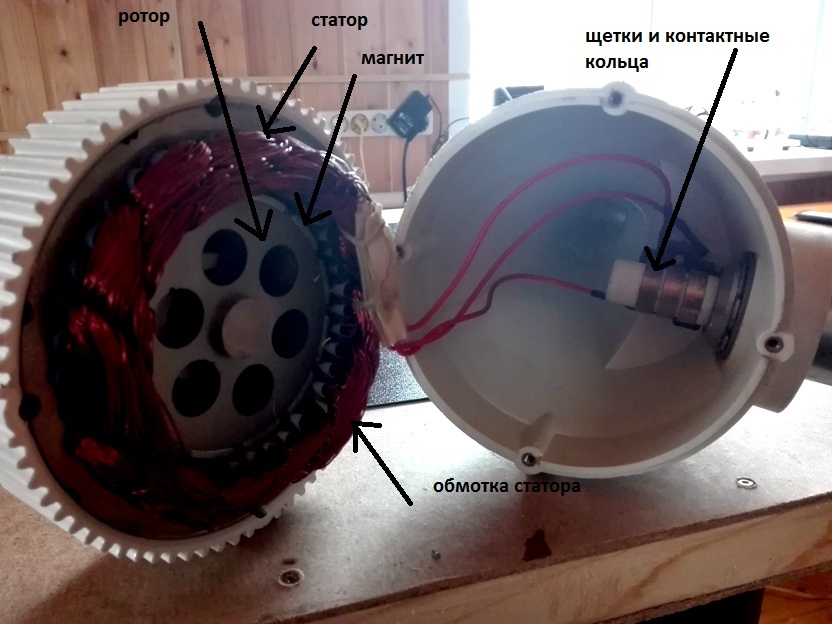

китайский ветряк изнутри - на роторе закреплены 12 неодимовых магнитов
 Рис5. китайский ветрогенератор изнутри

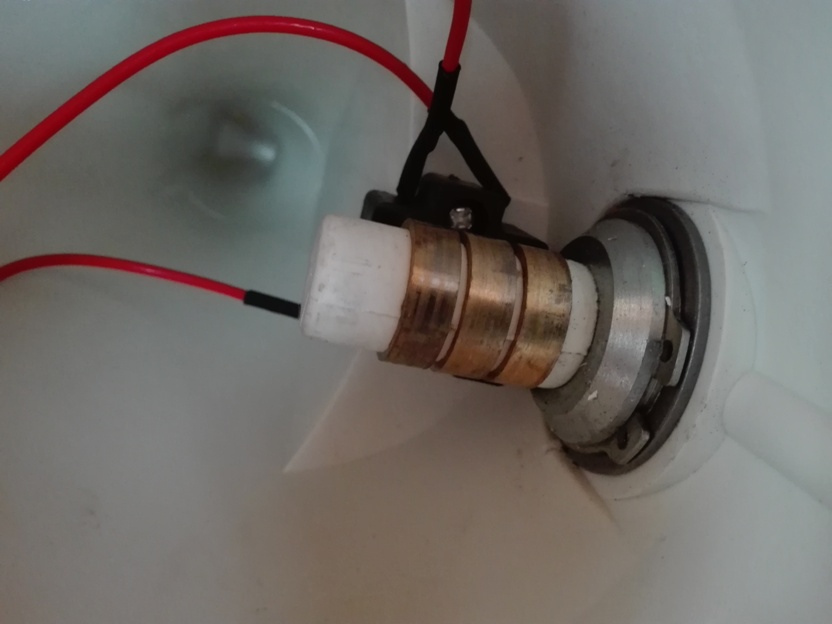

Щеточно-коллекторный узел ветрогенератора
 Рис.6. Щеточно-коллекторный узел ветрогенератора.
В целом, исполнение всего генератора неплохое, конечно в СССР такое бы не пропустили, но я вряд ли сделал бы лучше.

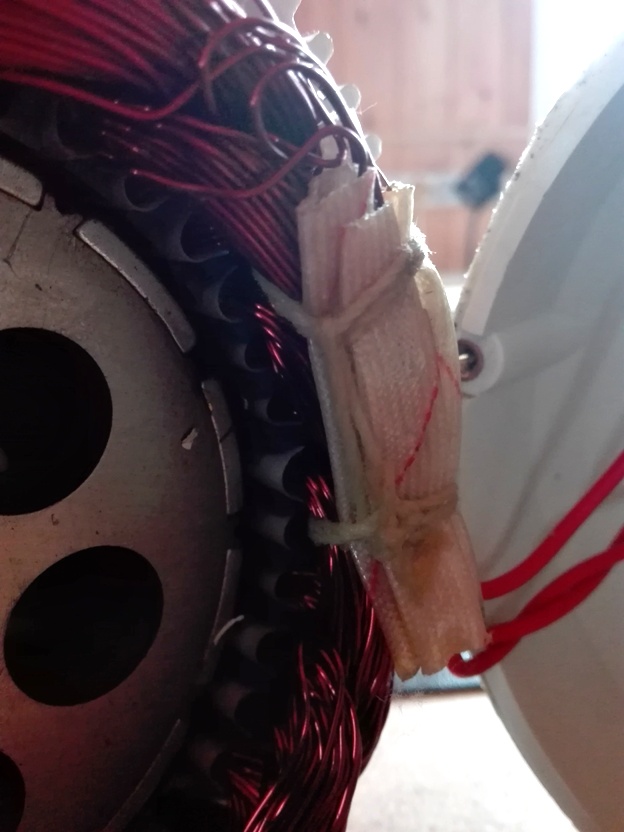

Обмотка ветрогенератора из китая:
 Рис.6 Обмотка ветрогенератора из китая:
Пробовал крутить ветрогенератор шуруповетром (350 об/мин), выдает напряжение 14,5 вольт, силу тока не показывает вообще никакую, наверное нужно нагрузку подключить... Сопротивление между выводами проводов обмотки 5 ом. Обмотка 3 фазная, скорее всего подключение по схеме "звезда" (пока не знаю как проверить).
В целом я доволен генератором. При длине лопастей в 60 см (3 лопасти), диаметр ветроколеса около 80 см. Если получится с такого ветряка снять хоть ватт 50 мощности, это уже будет успехом. Далее предстоит выбор места установки.
|
